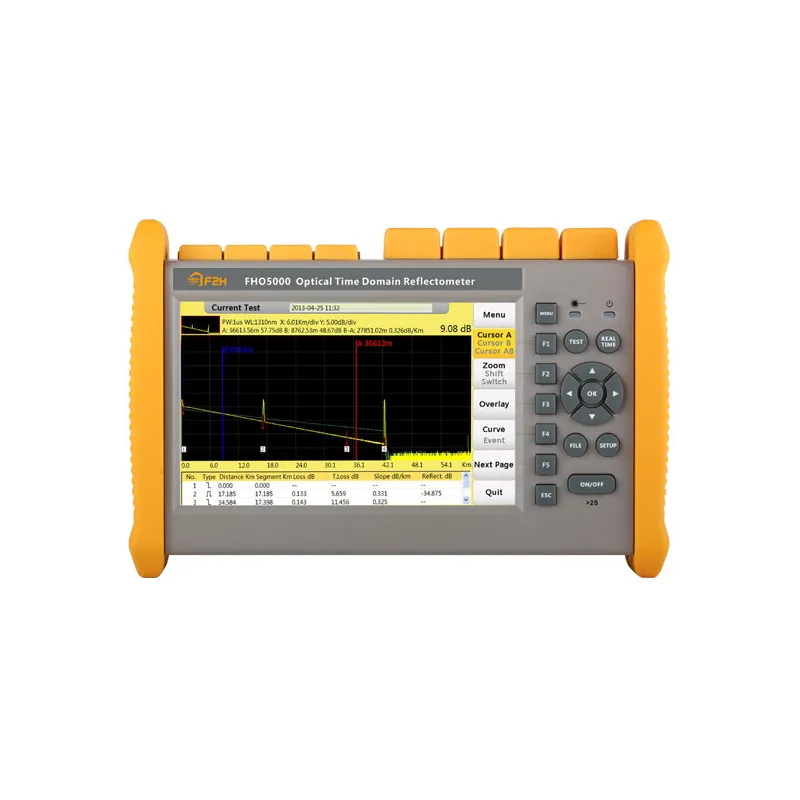

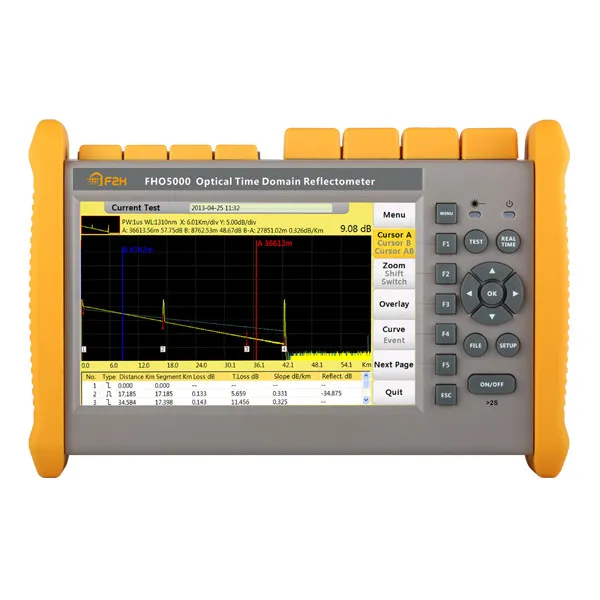

FHO5000-MD21 портативний рефлектометр

Оптичний рефлектометр (OTDR) FHO5000-MD21 - прилад нового покоління, що дозволяє здійснювати тестування мереж будь-якого рівня - від датацентрів, з їх мінімальними робочими відстанями до міжміських транспортних мереж, що вимагають великих динамічних діапазонів.

Цей рефлектометр поєднує багатий досвід Grandway з проектування тестового обладнання для оптичних ліній зв'язку та найсучасніші технології в механіці, електроніці та оптиці, а також проходить найвищий контроль якості. Крім того, новий універсальний рефлектометр відрізняється компактністю, малою вагою та має багатий функціонал. Рефлектометр FHO5000-MD21 стане вашим найкращим помічником, якщо вам необхідно виявити канальний рівень при обслуговуванні оптичної лінії зв'язку.

Вбудовані функції вимірювання

VFL (Visual Fault Locator) - Візуальний локатор пошкоджень оптичного волокна.

Вбудований модуль VFL потужністю 10 мВт входить до стандартної комплектації серії FHO5000. Випромінювач працює на довжині хвилі 650 нм і генерує яскравий червоний лазерний промінь, що дозволяє швидко визначити місце пошкодження або розриву оптичного волокна.

Основні можливості: швидке виявлення обривів, перевірка цілісності волокна, ідентифікація необхідного волокна, контроль правильності монтажу, максимальна дальність роботи VFL — до 10 км.

OPM (Optical Power Meter) - Вбудований вимірювач оптичної потужності. Серія FHO5000 оснащена високоточним вимірювачем оптичної потужності (OPM), який дозволяє швидко визначити наявність сигналу та виміряти його рівень без використання додаткового обладнання.

Переваги: висока точність вимірювання, широкий діапазон довжин хвиль, швидке визначення рівня сигналу, зручна робота без додаткових приладів.

OLS (Optical Laser Source) - Вбудоване джерело оптичного випромінювання. Прилад має інтегроване лазерне джерело світла (OLS), яке використовується спільно з вимірювачем оптичної потужності для проведення комплексних вимірювань загасання в оптичній лінії.

Основні можливості: стабільне випромінювання, кілька режимів роботи, швидке тестування волоконних ліній, підтримка вимірювань втрат.

Optical Loss Tester - Комплексне вимірювання загасання.  При одночасному використанні функцій OLS та OPM прилад перетворюється на повноцінний вимірювач загасання оптичного волокна. Це дозволяє виконувати комплексні вимірювання без використання додаткових зовнішніх приладів.

Переваги: ✔ один прилад замість декількох, ✔ швидке вимірювання втрат, ✔ зменшення часу виконання робіт, ✔ підвищення точності вимірювань.

Онлайн-тестування мереж PON - Оптимізоване тестування пасивних оптичних мереж. Моделі серії FHO5000 PON (T40F, T43F, T45F, T50F) оснащені оновленою апаратною платформою та сучасними алгоритмами обробки сигналу. Завдяки цьому прилад здатний виконувати вимірювання навіть через пасивні оптичні розгалужувачі великої кратності. Підтримуються мережі 1×8, 1×16, 1×32, 1×64, 1×128. При цьому прилад формує точну схему всієї мережі PON.

FLM (Fiber Link Map) - Автоматична карта волоконної лінії. Режим FLM дозволяє автоматично побудувати схему оптичної лінії без складного налаштування параметрів. Оператор отримує готову карту мережі вже через кілька секунд після запуску вимірювання.

Переваги FLM: автоматичне тестування, мінімум налаштувань, швидкий аналіз результатів, зрозумале графічне представлення мережі, визначення місця несправності.

Функція Pass / Fail - Для кожної події в мережі можна встановити допустимі порогові значення. Після завершення вимірювання прилад автоматично визначає:

🟢 PASS — параметри відповідають нормі.

🔴 FAIL — виявлено перевищення допустимих значень або несправність.

Це значно прискорює перевірку змонтованих мереж та зменшує ймовірність помилок.

Робота через активну мережу PON.

Завдяки вбудованому оптичному фільтру FHO5000 може виконувати вимірювання вже працюючих PON-мереж. Тестування здійснюється на довжині хвилі 1625 нм (або 1650 нм залежно від моделі), що дозволяє проводити діагностику без відключення абонентів і без переривання передачі даних.

Переваги: тестування працюючої мережі, без переривання сервісу, безпечне технічне обслуговування, швидка локалізація пошкоджень.

EFD (Endface Fiber Detector) - Мікроскоп для контролю торця оптичного конектора. Перед підключенням волоконно-оптичних конекторів необхідно переконатися у відсутності пилу, забруднень та механічних пошкоджень. Для цього FHO5000 підтримує підключення цифрового USB-мікроскопа серії FIM.

Мікроскоп дозволяє: перевірити чистоту торця ферули, збільшити зображення у 400 разів, зробити фотографію, зберегти її у пам'яті приладу, використовувати під час оформлення звіту.

Переваги контролю конекторів: ✔ запобігання пошкодженню обладнання, ✔ зменшення втрат сигналу, ✔ контроль якості монтажу, ✔ відповідність міжнародним стандартам тестування.

Сумісні моделі. FIM-4: збільшення — 400×, роздільна здатність — менше 1 мкм.

FIM-18: збільшення — 400×, роздільна здатність — 0,75 мкм.

Підтримувані адаптери: FC/PC, SC/PC, LC/PC, 2,5 мм, 1,25 мм та інші типи конекторів.

Автоматичне формування PDF-звітів. Серія FHO5000 дозволяє створювати професійні звіти безпосередньо в приладі. Підтримуються: звіт OTDR, звіт FLM, експорт у PDF, збереження у внутрішній пам'яті, передача на ПК. Це дозволяє швидко передати результати вимірювань замовнику або включити їх до технічної документації.

Bluetooth та мобільний застосунок - Керування зі смартфона. Версія FHO5000 PRO підтримує бездротове підключення через Bluetooth.

За допомогою мобільного застосунку користувач може: запускати вимірювання, переглядати OTDR-траси, відкривати файли SOR, передавати результати вимірювань, зберігати звіти, виконувати базовий аналіз без використання ПК.

Переваги: дистанційне керування, швидкий обмін файлами, мобільна діагностика, підвищення продуктивності польових робіт.

Чому обирають GRANDWAY FHO5000

• Великий динамічний діапазон — до 50 дБ (в залежності від моделі);
• Вимірювання ліній довжиною понад 200 км;
• Мінімальна мертва зона — 1 м;
• Вбудовані OTDR, OPM, OLS, VFL;
• Підтримка активних мереж PON;
• Автоматичне створення PDF-звітів;
• Bluetooth і мобільний застосунок;
• Контроль чистоти оптичних конекторів;
• Компактний ударостійкий корпус;
• Надійність для щоденної експлуатації в польових умовах.

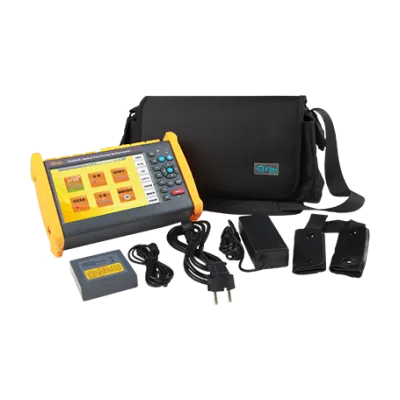

Стандартна комплектація: Оптичний рефлектометр GRANDWAY FHO5000, Адаптер живлення, Літій-іонний акумулятор, FC-адаптер, USB-кабель, Короткий посібник користувача, Захисна транспортна сумка.

Додаткові аксесуари: SC-адаптер, LC-адаптер, ST-адаптер, Адаптер для «голого» волокна (Bare Fiber Adapter), Інспекційний мікроскоп, Launch Cable Box, Receive Cable Box.
