Довжина хвилі: 1310нм, 1550нм
Потужність: 32 дБ, 30 дБ
Ширина імпульсу: 5нс, 10нс, 20нс, 50нс, 100нс, 200нс, 500нс, 1мкс, 2мкс, 5мкс, 10мкс, 20мкс
Відстань тестування: 100м, 500м, 2км, 5км, 10км, 20км, 40км, 80км, 120км, 160км, 240км
Роздільна здатність вибірки: Мін. 5 см
Точка відбору проб: Макс. 128,000
Мертва зона: загасання 8 м, події 1 м
Лінійність: ≤ 0.05 дБ/дБ
Роздільна здатніть відстані: 0.01 м
Точність відстані: ±(1м+відстань вимірювання×3×10(-5)+роздільна здатність вибірки)
Точність відображення: ±2 дБ
Налаштування IOR: 1.4000 ~ 1.7000, 0.0001 крок
Формат трасування OTDR: Telcordia універсальна, SOR, випуск 2 (SR-4731)
Дисплей: 7-дюймовий TFT-LCD зі світлодіодним підсвічуванням
Інтерфейси: 3 × порти USB (USB 2.0, USB типу A × 2, USB типу B × 1)
Політика безпеки
Безпечні покупки та товари
Політика доставки
Доставка по всій території України
Політика повернення
Повернення товару в продовж 14 днів
Guarantee safe & secure checkout

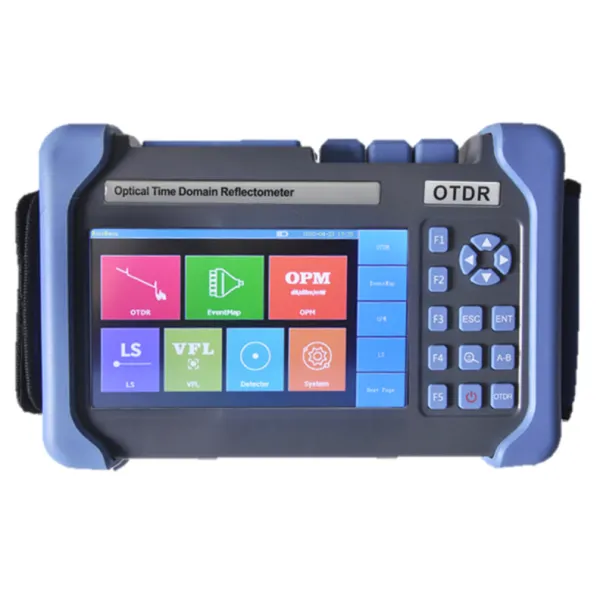

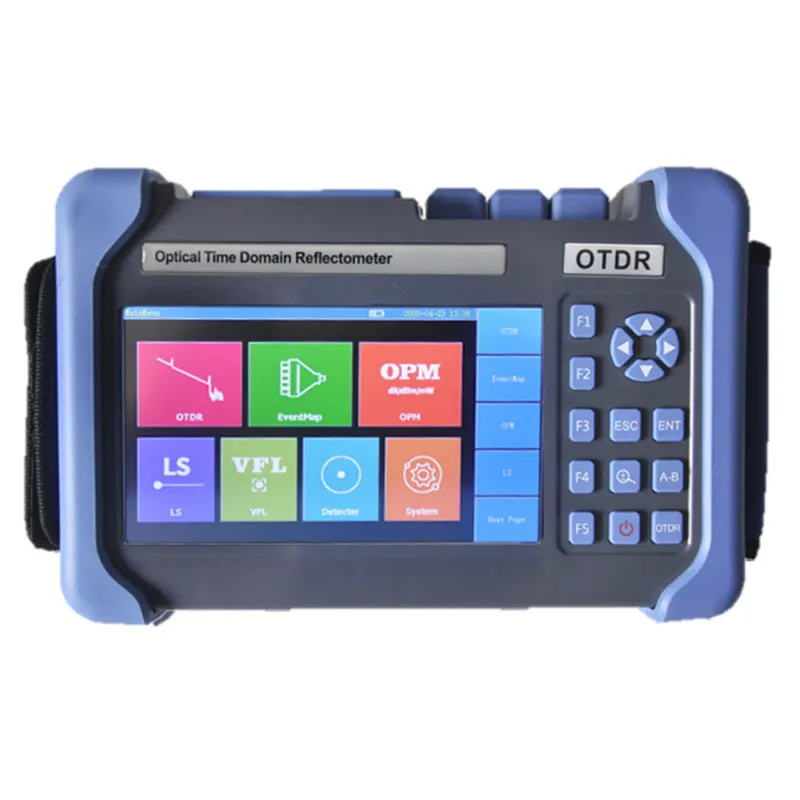

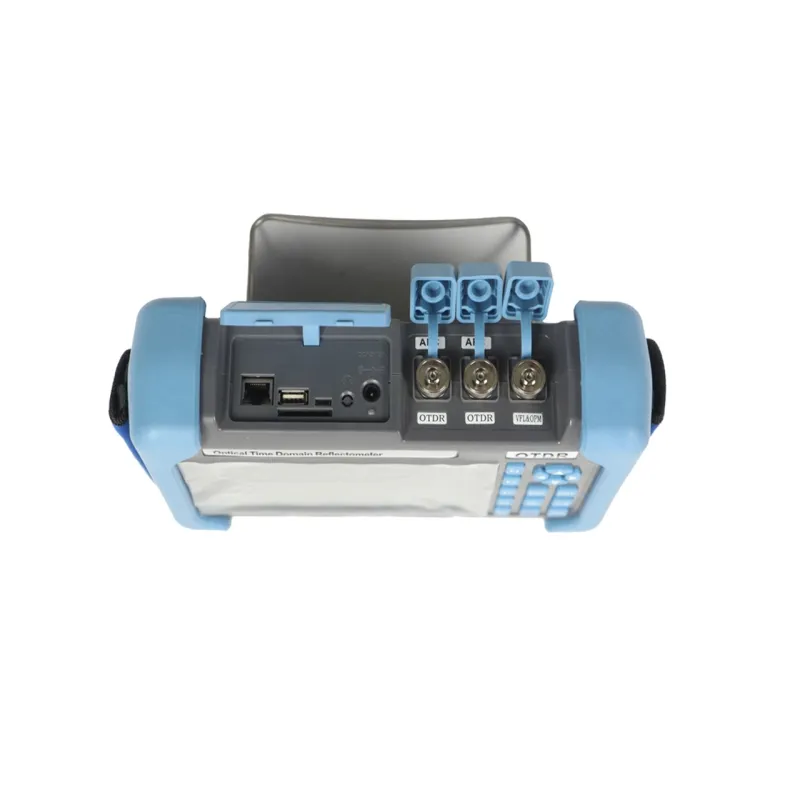

Оптичний рефлектометр Joinwit JW3302F з 7-дюймовим кольоровим РК-дисплеєм TFT, сенсорний екран. Зовнішні інтерфейси USB, MICRO-USB, динамічний діапазон 32 дБ, 128 тис. точок вибірки даних. Висока роздільна здатність 0,05 м, функції: OTDR, карта подій, OPM, OLS, VFL (мікроскоп додатково). Автоматичне виявлення та сигналізація вхідних оптичних сигналів, швидко захистіть пристрій, оптичний порт FC, вбудований літієвий акумулятор високої ємності. Час роботи від батареї: > 12 год.
Специфікація:
| Довжина хвилі | 1310нм(±10нм), 1550нм (±10нм) |
| Потужність | 32 дБ, 30 дБ |
| Ширина імпульсу | 5нс, 10нс, 20нс, 50нс, 100нс, 200нс, 500нс, 1мкс, 2мкс, 5мкс, 10мкс, 20мкс |
| Відстань тестування | 100м, 500м, 2км, 5км, 10км, 20км, 40км, 80км, 120км, 160км, 240км |
| Роздільна здатність вибірки | Мін. 5 см |
| Точка відбору проб | Макс. 128,000 |
| Мертва зона | загасання 8 м, події 1 м |
| Лінійність | ≤ 0.05 дБ/дБ |
| Роздільна здатніть відстані | 0.01 м |
| Точність відстані | ±(1м+відстань вимірювання×3×10(-5)+роздільна здатність вибірки) |
| Точність відображення | ±2 дБ |
| Налаштування IOR | 1.4000 ~ 1.7000, 0.0001 крок |
| Формат трасування OTDR | Telcordia універсальна, SOR, випуск 2 (SR-4731) |
| Дисплей | 7-дюймовий TFT-LCD зі світлодіодним підсвічуванням |
| Інтерфейси | 3 × порти USB (USB 2.0, USB типу A × 2, USB типу B × 1) |
| Живлення | 10V(DC), 100V(AC) до 240V(AC), 50~60Hz |
| Батарея |
|
| Енергозбереження |
|
| Збереження данних | Внутрішня пам'ять 4 ГБ (близько 40 000 груп рефлектограм) |
| Робоча температура | -10℃~+50℃, ≤95% (без конденсації) |
| Температура зберігання | -20℃~+75℃, ≤95% (без конденсації) |
| Захист корпусу | IP65 (IEC60529) |
| Габарити | 30*27*15 см 1.8 кг |
Комплектація:
Технічний паспорт
Тип волокна: G.652D
Довжина волокна: 500 м
Типові втрати: <0,5 дБ при 1310 нм на 1000 метрів
Тип раз'єму: NC (FC/LC/SC опція)
Тип поліровки: UPC/APC опція
Матеріал корпусу: SR поліпропілен
Колір: жовтий
Розмір: 23,8 х 14,1 х 6,7 см
Вага: 0,75 кг
Робоча температура: -40 ~ + 55 °C
Довжина хвилі: 850/1300/1310/1550 нм
Робоча температура: -10 до +50 ℃
Ширина імпульсу SM: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs
MM 850nm: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs
MM 1300nm: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs
Динамічний діапазон: 19/21/35/33 дБ
Мертва зона згасання: 1310/1550нм - 4 м, 850/1300нм - 8 м
Мертва зона за подіями: 1310/1550нм – 0.8 м, 850/1300нм –1.2 м
Інтерфейси: RJ-45 1шт, USB 3шт (тип А 2шт, тип B 1шт)
Роздільна здатність: по відстані Мінімум 0,25 м
Лінійність: ≤0.05 дБ/дБ
Поріг із втрат: 0,01 дБ
Дозвіл із втрат: 0,001 дБ
JW3302SJ тестер-рефлектометр
OPM
Діапазон хвиль: 800nm~1700nm
Тип інтерфейсу: Універсальний FC/SC/ST
Тестовий діапазон: -50dBm～+26dBm чи -70dBm～+10dBm
Невизначенність: ±5%
Ідентифікація частоти: CW/270/330/1k/2kHz
Калібровані довжини хвиль: 850/980/1300/1310/1490/1550/1625/1650nm
LS
Тип LD: FP-LD
Вихідна довжина хвилі: 1310nm/1550nm±20nm
Вихідна потужність: ≥-5dBm
Частота модуляції: 270/330/1k/2kHz
Стабільність: CW, ±0,5 дБ/15 хв
Конектор: FC/UPC（Взаємозамінні SC、ST
VFL
Робоча довжина хвилі: 650nm±20nm
Вихідна потужність: ≥10mW
Режим: CW/1Hz/2Hz
Конектор: FC/SC/ST
Порт RJ45
FHO5000-T43F портативний рефлектометр 1310/1550/1625 нм, потужність 43/41/41 дБ
Динамічний діапазон: 37 дБ
Довжина хвилі: 1310 нм, 1550 нм та 1625 нм (з фільтром)
Мертва зона: 0.5 м (події та загасання)
Дисплей: 800×480, 7" LCD сенсорний
Оптичний порт OTDR: FC (UPC), 1625нм FC(APC)
Інтерфейси: USB, мікро-USB, 10M/100M Ethernet, навушники, мікро SD
AC/DC адаптер: AC100V~240V, 50/60 Гц і 1.5 А
Постійний струм: 17 В±3 В (2 А)
Внутрішня літій-батарея: 11,1 В, 6800 мАг, час роботи 8 год
Робоча температура: -10℃~+50℃ (заряджання акумулятора: 5℃~40℃)
Температура зберігання: -40℃~+70℃ (акумулятор: -20℃~60℃)
Вологість: 5% ~95%, без конденсації
Габарити: 30х27х15см, вага 1.8 кг
Тип волокна: G.652D
Довжина волокна: 1000 м
Типові втрати: <0,5 дБ при 1310 нм на 1000 метрів
Тип роз'єму: FC (LC/SC опція)
Тип поліровки: UPC (APC опція)
Матеріал корпусу: SR поліпропілен
Колір: жовтий
Розмір: 23,8 х 14,1 х 6,7 см
Вага: 0,75 кг
Робоча температура: -40 ~ + 55 °C
7-дюймовий антибліковий сенсорний РК-екран
Динамічний діапазон 35 дБ, невелика мертва зона 0,8 м /3 м
Модуль онлайн-тестування PON (1625 нм/1650 нм) є опціональним
Оптимізована функція тестування PON для проходження через спліттер 1x128
Підтримка тестування трирівневих та несиметричних спліттерів
Коротка мертва зона PON — 30 м
Функція перемикання між графіком OTDR та картою волоконно-оптичного з'єднання
Змінний адаптер SC до рефлектометру Grandway FHO5000
Функція перевірки потужності
Налаштування довжини хвилі (нм): 1310/1490/1550/1625/1650
Діапазон вимірювання (дБм): –50 to -5
Точність вимірювання (дБ): ±0.5
Функція стабілізованого джерела світла
Довжина хвилі (нм): 1310 ±25/1550 ±25
Рівень оптичного виходу: –3 dBm ±1 dB
Стабільність вихідної потужності (дБ): ±0.05
Режим модуляції: CW, 270 Hz, 1 kHz, 2 kHz
Лазерний клас: 1М або 1
Функція джерела видимого світла (опція /VLS)
Довжина хвилі (нм): 650 ±20
Рівень оптичного виходу: –3 дБм або більше (піковий)
Режим модуляції: CW, 2 Гц
Лазерний клас: 3R
Довжина хвилі: 1310/1550 нм
Динамічний діапазон: 26/24 дБ
Мертва зона згасання (ADZ): 6 м
Мертва зона за подіями (EDZ): 1 м
Ширина імпульсу: 3нс, 5нс, 10нс, 20нс, 50нс, 100нс, 200нс, 500нс, 1мкс, 2мкс, 5мкс, 10мкс, 20мкс
Кількість точок вибірки: 128 000
Роздільна здатність по відстані: Мінімум 5 cм
Лінійність: < 0,05 дБ/дБ
Поріг із втрат: 0,01 дБ
Дозвіл із втрат: 0,001 дБ
Роздільна здатність по відстані: 0,01 м
