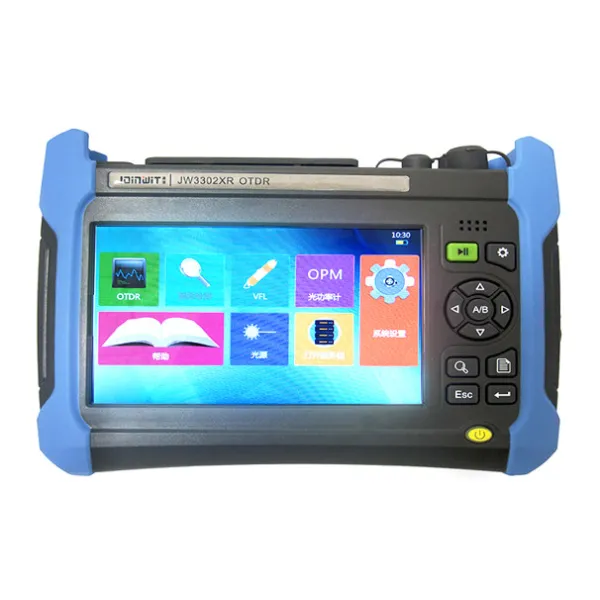

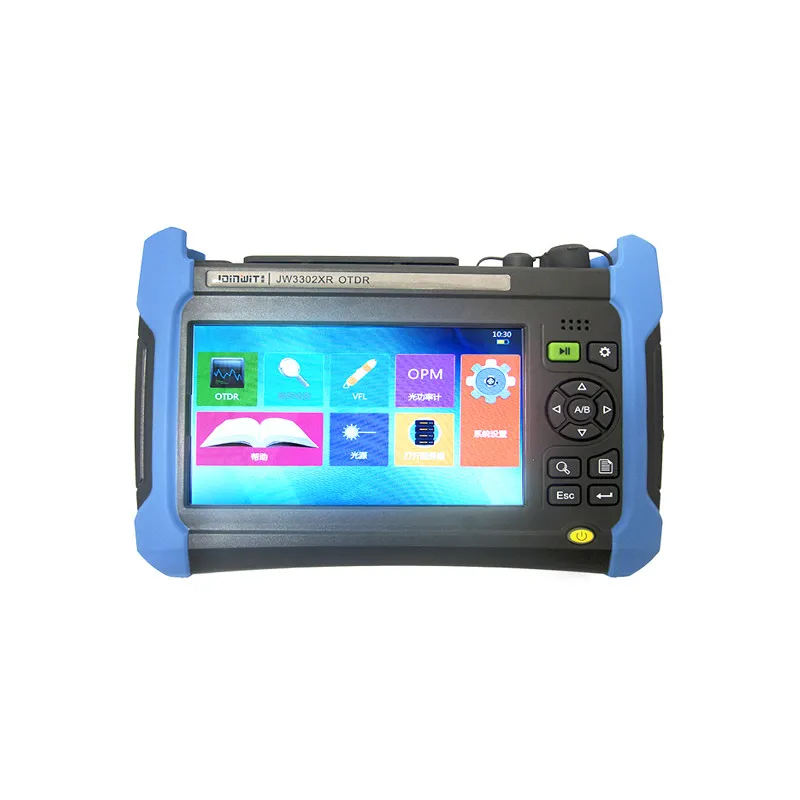

JW3302XR оптичний рефлектометр

JW3302F оптичний рефлектометр

Довжина хвилі:  1310нм, 1550нм

Потужність:  32 дБ, 30 дБ

Ширина імпульсу:  5нс, 10нс, 20нс, 50нс, 100нс, 200нс, 500нс, 1мкс, 2мкс, 5мкс, 10мкс, 20мкс

Відстань тестування:  100м, 500м, 2км, 5км, 10км, 20км, 40км, 80км, 120км, 160км, 240км

Роздільна здатність вибірки:  Мін. 5 см

Точка відбору проб:  Макс. 128,000

Мертва зона:  загасання 8 м, події 1 м

Лінійність:  ≤ 0.05 дБ/дБ

Роздільна здатніть відстані:  0.01 м

Точність відстані:  ±(1м+відстань вимірювання×3×10(-5)+роздільна здатність вибірки)

Точність відображення:  ±2 дБ

Налаштування IOR:  1.4000 ~ 1.7000, 0.0001 крок

Формат трасування OTDR:  Telcordia універсальна, SOR, випуск 2 (SR-4731)

Дисплей:  7-дюймовий TFT-LCD зі світлодіодним підсвічуванням

Інтерфейси:  3 × порти USB (USB 2.0, USB типу A × 2, USB типу B × 1)

FHO5000PRO-D35-LS-PM-TS-FM портативний рефлектометр 1310/1550нм, 35/33 дБ

7-дюймовий антибліковий сенсорний РК-екран

Динамічний діапазон 35 дБ, невелика мертва зона 0,8 м /3 м

Модуль онлайн-тестування PON (1625 нм/1650 нм) є опціональним

Оптимізована функція тестування PON для проходження через спліттер 1x128

Підтримка тестування трирівневих та несиметричних спліттерів

Коротка мертва зона PON — 30 м

Функція перемикання між графіком OTDR та картою волоконно-оптичного з'єднання

F2H-LFC-1 Котушка нормалізуюча 1000 м, SM/FC-FC

Тип волокна: G.652D

Довжина волокна: 1000 м

Типові втрати: <0,5 дБ при 1310 нм на 1000 метрів

Тип роз'єму: FC (LC/SC опція)

Тип поліровки: UPC (APC опція)

Матеріал корпусу: SR поліпропілен

Колір: жовтий

Розмір: 23,8 х 14,1 х 6,7 см

Вага: 0,75 кг

Робоча температура:   -40 ~ + 55 °C

FHO5000-T43F портативний рефлектометр 1310/1550/1625 нм, потужність 43/41/41 дБ

Yokogawa AQ1000-UFC рефлектометр оптичний

Функція перевірки потужності

Налаштування довжини хвилі (нм):  1310/1490/1550/1625/1650

Діапазон вимірювання (дБм):  –50 to -5

Точність вимірювання (дБ):  ±0.5

Функція стабілізованого джерела світла

Довжина хвилі (нм):  1310 ±25/1550 ±25

Рівень оптичного виходу:  –3 dBm ±1 dB

Стабільність вихідної потужності (дБ):  ±0.05

Режим модуляції:  CW, 270 Hz, 1 kHz, 2 kHz

Лазерний клас:  1М або 1

Функція джерела видимого світла (опція /VLS)

Довжина хвилі (нм):  650 ±20

Рівень оптичного виходу:  –3 дБм або більше (піковий)

Режим модуляції:  CW, 2 Гц

Лазерний клас: 3R

JW3302SJ тестер-рефлектометр

OPM

Діапазон хвиль: 800nm~1700nm

Тип інтерфейсу: Універсальний FC/SC/ST

Тестовий діапазон: -50dBm～+26dBm чи -70dBm～+10dBm

Невизначенність: ±5%

Ідентифікація частоти: CW/270/330/1k/2kHz

Калібровані довжини хвиль: 850/980/1300/1310/1490/1550/1625/1650nm

LS

Тип LD: FP-LD

Вихідна довжина хвилі: 1310nm/1550nm±20nm

Вихідна потужність: ≥-5dBm

Частота модуляції: 270/330/1k/2kHz

Стабільність: CW, ±0,5 дБ/15 хв

Конектор: FC/UPC（Взаємозамінні SC、ST

VFL

Робоча довжина хвилі: 650nm±20nm

Вихідна потужність: ≥10mW

Режим: CW/1Hz/2Hz

Конектор: FC/SC/ST

Порт RJ45

Grandway FHO5000-MD21 портативний рефлектометр

Довжина хвилі:  850/1300/1310/1550 нм

Робоча температура:  -10 до +50 ℃

Ширина імпульсу SM:  3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs

MM 850nm:  3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs

MM 1300nm:  3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs

Динамічний діапазон:  19/21/35/33 дБ

Мертва зона згасання:  1310/1550нм - 4 м,  850/1300нм - 8 м

Мертва зона за подіями: 1310/1550нм – 0.8 м,  850/1300нм –1.2 м

Інтерфейси:  RJ-45 1шт, USB 3шт (тип А 2шт, тип B 1шт)

Роздільна здатність: по відстані Мінімум 0,25 м

Лінійність:  ≤0.05 дБ/дБ

Поріг із втрат:  0,01 дБ

Дозвіл із втрат:  0,001 дБ

Grandway FHO3000-D26 міні-рефлектометр, 1310/1550 нм, потужність 26/24 дБ, вбудований візуалізатор локальних пошкоджень

Довжина хвилі:  1310/1550 нм

Динамічний діапазон:  26/24 дБ

Мертва зона згасання (ADZ):  6 м

Мертва зона за подіями (EDZ):  1 м

Ширина імпульсу:  3нс, 5нс, 10нс, 20нс, 50нс, 100нс, 200нс, 500нс, 1мкс, 2мкс, 5мкс, 10мкс, 20мкс

Кількість точок вибірки:  128 000

Роздільна здатність по відстані:  Мінімум 5 cм

Лінійність:  < 0,05 дБ/дБ

Поріг із втрат:  0,01 дБ

Дозвіл із втрат:  0,001 дБ

Роздільна здатність по відстані:  0,01 м

Змінний адаптер SC до рефлектометру Grandway FHO5000

F2H-NC Котушка нормалізуюча 500м SM неоконцована (пластиковий кейс)

Тип волокна: G.652D

Довжина волокна: 500 м

Типові втрати: <0,5 дБ при 1310 нм на 1000 метрів

Тип раз'єму: NC (FC/LC/SC опція)

Тип поліровки: UPC/APC опція

Матеріал корпусу: SR поліпропілен

Колір: жовтий

Розмір: 23,8 х 14,1 х 6,7 см

Вага: 0,75 кг

Робоча температура:   -40 ~ + 55 °C
