JW3302SJ тестер-рефлектометр
OPM
Діапазон хвиль: 800nm~1700nm
Тип інтерфейсу: Універсальний FC/SC/ST
Тестовий діапазон: -50dBm～+26dBm чи -70dBm～+10dBm
Невизначенність: ±5%
Ідентифікація частоти: CW/270/330/1k/2kHz
Калібровані довжини хвиль: 850/980/1300/1310/1490/1550/1625/1650nm
LS
Тип LD: FP-LD
Вихідна довжина хвилі: 1310nm/1550nm±20nm
Вихідна потужність: ≥-5dBm
Частота модуляції: 270/330/1k/2kHz
Стабільність: CW, ±0,5 дБ/15 хв

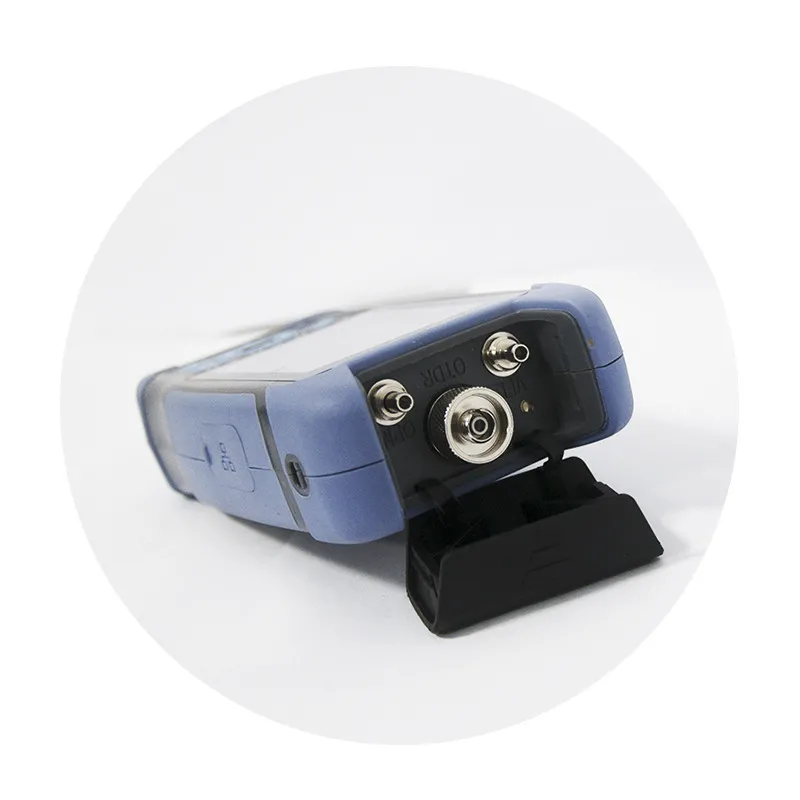

Конектор: FC/UPC（Взаємозамінні SC、ST
VFL
Робоча довжина хвилі: 650nm±20nm
Вихідна потужність: ≥10mW
Режим: CW/1Hz/2Hz
Конектор: FC/SC/ST

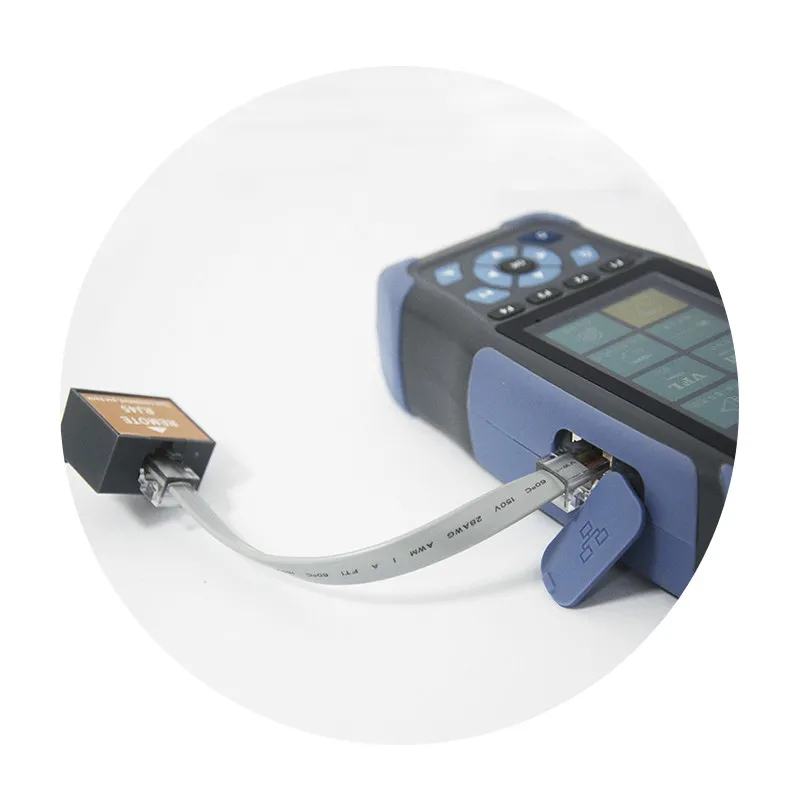

Порт RJ45
Політика безпеки
Безпечні покупки та товари
Політика доставки
Доставка по всій території України
Політика повернення
Повернення товару в продовж 14 днів
Guarantee safe & secure checkout

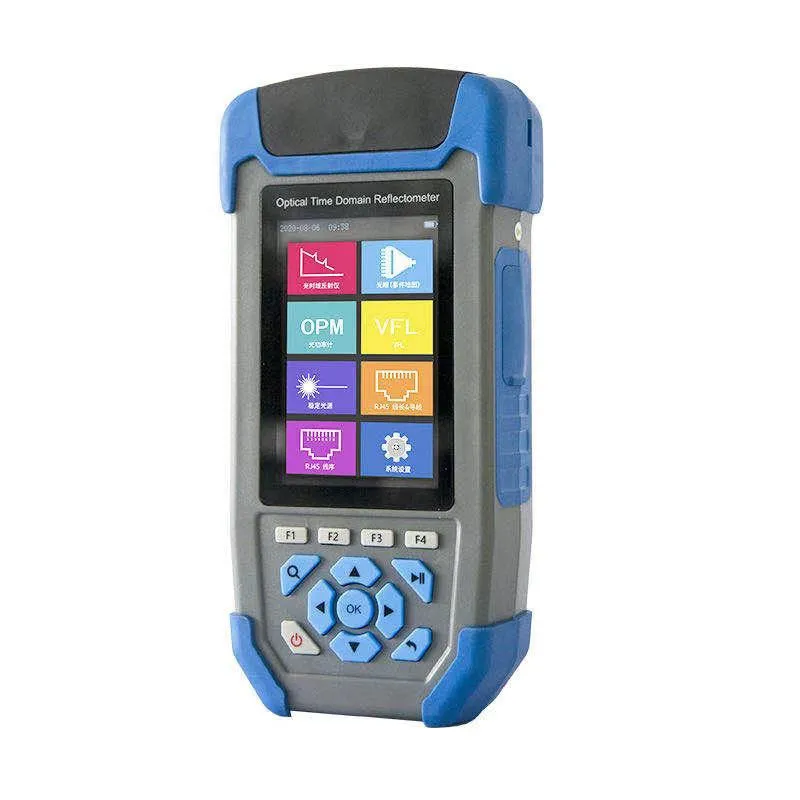

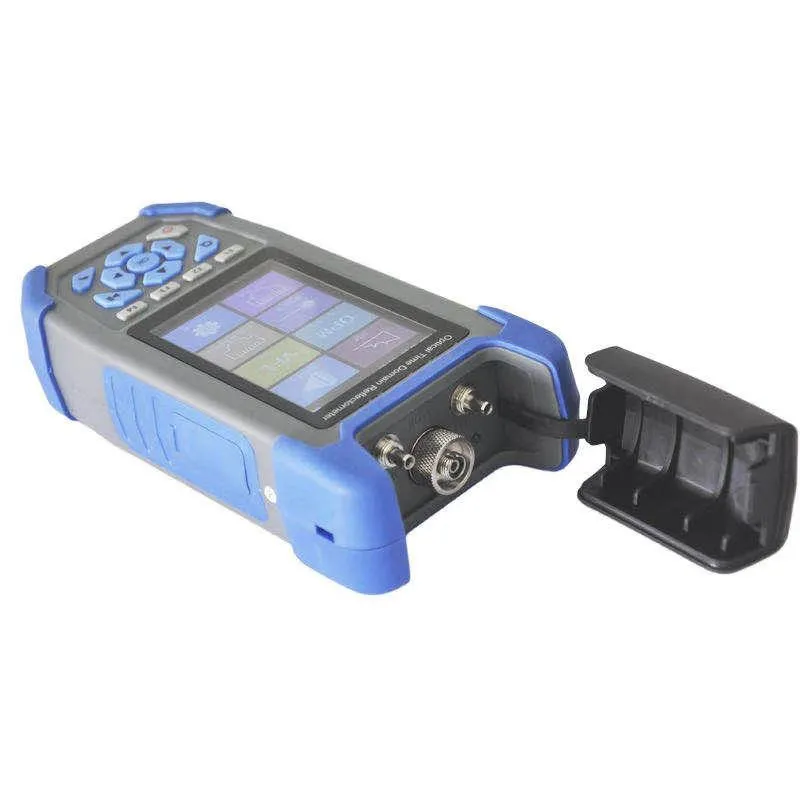

JW3302SJ тестер-рефлектометр, потужність 26 дб, довжини хвиль 1310/1550 нм, застосовується для побудови та обслуговування мереж FTTx доступу, для перевірки точки розриву волокна, довжини, втрат та автоматичного виявлення вхідного світла, автоматичного тестування за допомогою однієї клавіші. Тестер компактний, має 3,5-дюймовий кольоровий РК-екран, новий пластиковий корпус, міцний і стійкий до падіння. Тестер також поєднує 8 функцій з високоінтегрованим рефлектометром, картами подій, стабільним джерелом світла, оптичним вимірювачем потужності, візуальним локатором пошкоджень, коректурою послідовності кабелів, вимірюванням довжини кабелю і функціями освітлення. Виробник Joinwit Optolelectronic, Китай.
Основні характеристики рефлектометра:
| Модель | JW3302SJ |
| Довжина хвилі | 1310nm/1550nm±20nm |
| Тип волокна | G.652, G.657A1/A2 SM Fiber |
| Динамічний діапазон | 26dB/24dB |
| Мертва зона подій | 3 м |
| Метрва зона ATTN | 8 м |
| Тестовий діапазон | від 10 м до 64 км |
| Ширира імпульсу | 3ns~10us |
| Точність визначення | ±1м +інтервал вибірки +0,003％ х тестова відстань |
| Точність втрат | ±0.05dB/dB |
| Кількісь точок відбору проб | 16k~128k |
| Роздільна здатність вибірки | 0.05m~8m |
| Точність відображення | ±3dB |
| Зберігання даних | Внутрішня: ≥600 трас；Зовнішня: карта TF |
| Рівень лазерної безпеки | Клас 2 |
| Формат файлів | SOR |
| Конектор | FC/UPC（Взаємозамінні SC、ST) |
Фізичні характиристики:
Тип волокна: G.652D
Довжина волокна: 1000 м
Типові втрати: <0,5 дБ при 1310 нм на 1000 метрів
Тип роз'єму: FC (LC/SC опція)
Тип поліровки: UPC (APC опція)
Матеріал корпусу: SR поліпропілен
Колір: жовтий
Розмір: 23,8 х 14,1 х 6,7 см
Вага: 0,75 кг
Робоча температура: -40 ~ + 55 °C
Змінний адаптер SC до рефлектометру Grandway FHO5000
Довжина хвилі: 850/1300/1310/1550 нм
Робоча температура: -10 до +50 ℃
Ширина імпульсу SM: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs
MM 850nm: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs
MM 1300nm: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs
Динамічний діапазон: 19/21/35/33 дБ
Мертва зона згасання: 1310/1550нм - 4 м, 850/1300нм - 8 м
Мертва зона за подіями: 1310/1550нм – 0.8 м, 850/1300нм –1.2 м
Інтерфейси: RJ-45 1шт, USB 3шт (тип А 2шт, тип B 1шт)
Роздільна здатність: по відстані Мінімум 0,25 м
Лінійність: ≤0.05 дБ/дБ
Поріг із втрат: 0,01 дБ
Дозвіл із втрат: 0,001 дБ
Функція перевірки потужності
Налаштування довжини хвилі (нм): 1310/1490/1550/1625/1650
Діапазон вимірювання (дБм): –50 to -5
Точність вимірювання (дБ): ±0.5
Функція стабілізованого джерела світла
Довжина хвилі (нм): 1310 ±25/1550 ±25
Рівень оптичного виходу: –3 dBm ±1 dB
Стабільність вихідної потужності (дБ): ±0.05
Режим модуляції: CW, 270 Hz, 1 kHz, 2 kHz
Лазерний клас: 1М або 1
Функція джерела видимого світла (опція /VLS)
Довжина хвилі (нм): 650 ±20
Рівень оптичного виходу: –3 дБм або більше (піковий)
Режим модуляції: CW, 2 Гц
Лазерний клас: 3R
7-дюймовий антибліковий сенсорний РК-екран
Динамічний діапазон 35 дБ, невелика мертва зона 0,8 м /3 м
Модуль онлайн-тестування PON (1625 нм/1650 нм) є опціональним
Оптимізована функція тестування PON для проходження через спліттер 1x128
Підтримка тестування трирівневих та несиметричних спліттерів
Коротка мертва зона PON — 30 м
Функція перемикання між графіком OTDR та картою волоконно-оптичного з'єднання
Динамічний діапазон: 37 дБ
Довжина хвилі: 1310 нм, 1550 нм та 1625 нм (з фільтром)
Мертва зона: 0.5 м (події та загасання)
Дисплей: 800×480, 7" LCD сенсорний
Оптичний порт OTDR: FC (UPC), 1625нм FC(APC)
Інтерфейси: USB, мікро-USB, 10M/100M Ethernet, навушники, мікро SD
AC/DC адаптер: AC100V~240V, 50/60 Гц і 1.5 А
Постійний струм: 17 В±3 В (2 А)
Внутрішня літій-батарея: 11,1 В, 6800 мАг, час роботи 8 год
Робоча температура: -10℃~+50℃ (заряджання акумулятора: 5℃~40℃)
Температура зберігання: -40℃~+70℃ (акумулятор: -20℃~60℃)
Вологість: 5% ~95%, без конденсації
Габарити: 30х27х15см, вага 1.8 кг
Довжина хвилі: 1310/1550 нм
Динамічний діапазон: 26/24 дБ
Мертва зона згасання (ADZ): 6 м
Мертва зона за подіями (EDZ): 1 м
Ширина імпульсу: 3нс, 5нс, 10нс, 20нс, 50нс, 100нс, 200нс, 500нс, 1мкс, 2мкс, 5мкс, 10мкс, 20мкс
Кількість точок вибірки: 128 000
Роздільна здатність по відстані: Мінімум 5 cм
Лінійність: < 0,05 дБ/дБ
Поріг із втрат: 0,01 дБ
Дозвіл із втрат: 0,001 дБ
Роздільна здатність по відстані: 0,01 м
Тип волокна: G.652D
Довжина волокна: 500 м
Типові втрати: <0,5 дБ при 1310 нм на 1000 метрів
Тип раз'єму: NC (FC/LC/SC опція)
Тип поліровки: UPC/APC опція
Матеріал корпусу: SR поліпропілен
Колір: жовтий
Розмір: 23,8 х 14,1 х 6,7 см
Вага: 0,75 кг
Робоча температура: -40 ~ + 55 °C
FHO5000-T43F портативний рефлектометр 1310/1550/1625 нм, потужність 43/41/41 дБ
Довжина хвилі: 1310нм, 1550нм
Потужність: 32 дБ, 30 дБ
Ширина імпульсу: 5нс, 10нс, 20нс, 50нс, 100нс, 200нс, 500нс, 1мкс, 2мкс, 5мкс, 10мкс, 20мкс
Відстань тестування: 100м, 500м, 2км, 5км, 10км, 20км, 40км, 80км, 120км, 160км, 240км
Роздільна здатність вибірки: Мін. 5 см
Точка відбору проб: Макс. 128,000
Мертва зона: загасання 8 м, події 1 м
Лінійність: ≤ 0.05 дБ/дБ
Роздільна здатніть відстані: 0.01 м
Точність відстані: ±(1м+відстань вимірювання×3×10(-5)+роздільна здатність вибірки)
Точність відображення: ±2 дБ
Налаштування IOR: 1.4000 ~ 1.7000, 0.0001 крок
Формат трасування OTDR: Telcordia універсальна, SOR, випуск 2 (SR-4731)
Дисплей: 7-дюймовий TFT-LCD зі світлодіодним підсвічуванням
Інтерфейси: 3 × порти USB (USB 2.0, USB типу A × 2, USB типу B × 1)
