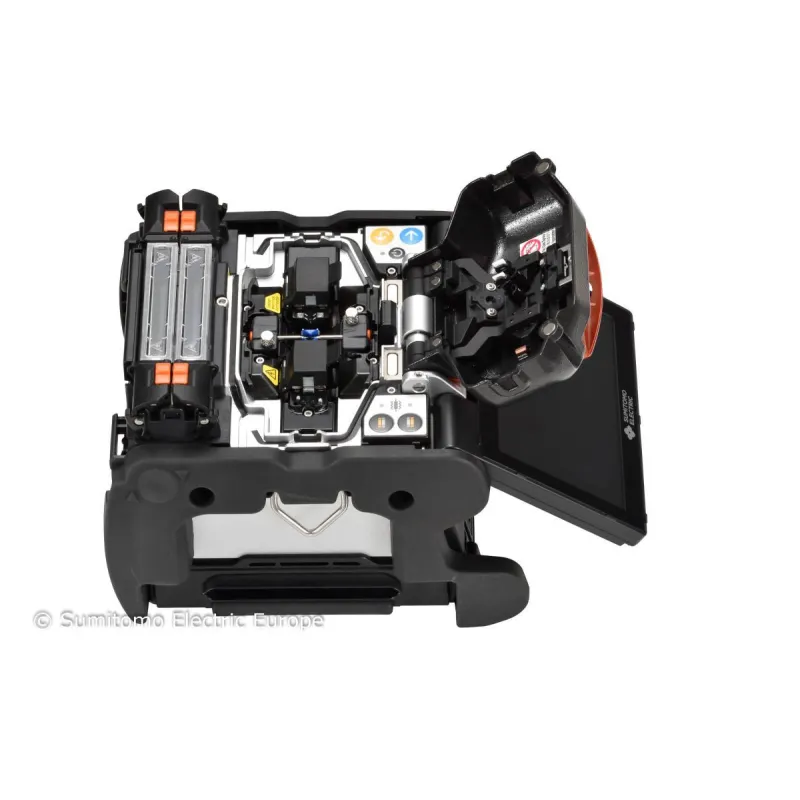

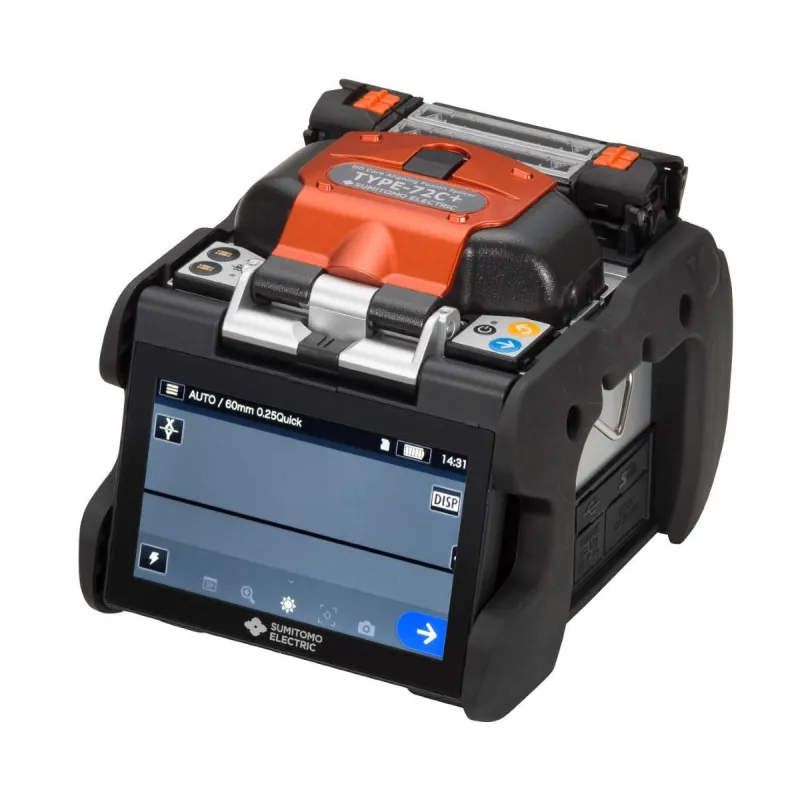

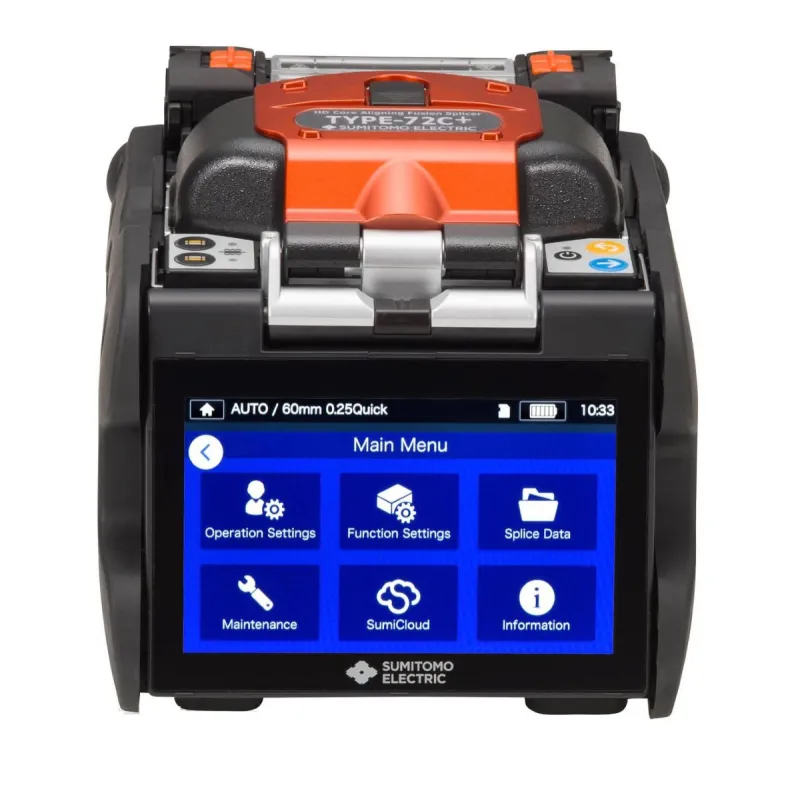

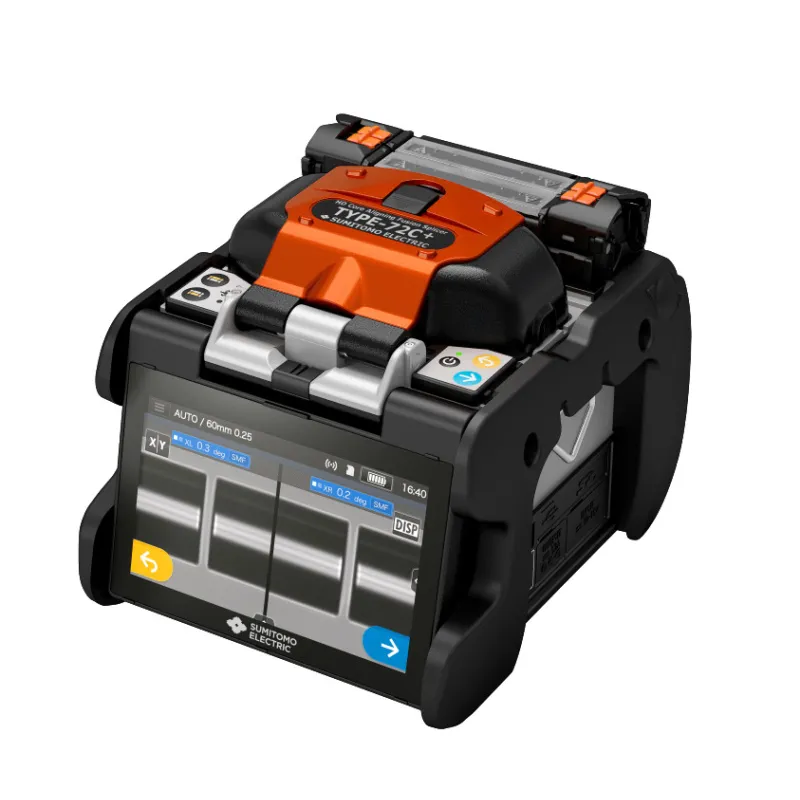

Автоматичний зварювальний апарат Sumitomo T-72C+ для високоякісних магістральних волоконно-оптичних ліній зв'язку, вирівнювання волокна по серцевині у вискокій роздільній здатності, використовується для нового будівництва швидкісних магістралей та швидкого усунення аварій завдяки двом незалежним термозсадоквим печам.
Характеристики:
- Тип зварюваємих волокон: SMF (G.652), MMF (G.651), DSF (G.653), NZDSF (G.655), BIF (G.657), CSF (G.654), EDF
- Діаметр волокон: 80 ~ 150 мкм; 100 ~ 1000 мкм Ø покриття
- Довжина сколотого волокна: 5 ~ 16 мм, з буфером під прижим
- Втрати на зварному з'єднанні: SMF: 0.01dB, MMF: 0.01dB, DSF: 0.03dB, NZDSF: 0.03dB
- Зворотні втрати: ≥60 дБ
- Швидкість зварювання: 5 сек (SM Quick Mode), 7 сек (SM G652 Standart Mode, Auto Mode)
- Швидкість термоусадки КДЗЗ: 8 сек FPS-61-2.6 гільзи 60 мм 0.25 Quick Mode
- Перегляд волокон / Збільшення: 2CMOS камери: 380х (до 760x) - перегляд по одній осі X або Y, 270х - при перегляді одночасно по осях X та Y.
- Тест на розрив: 1.96 ~ 2.09 N
- Розміри КДЗЗ: 40 мм, 60 мм, гільзи Sumitomo Nano
- Програми зварювання: 300 (74+226)
- Програми термоусадки: 100 (27+73)
- Збереження даних: 200 зображень / 10 000 результатів зварювань (внутрішня пам'ять), 50 200/20 000 з SD 8 GB
- Внесення втрат в лінію: створення атенюатора від 0,1 до 15 дБ з наростанням 0,1 дБ
- Універсальні холдери волокон: 250 мкм, 900 мкм, tight & loose buffer
- Реверсні прижими волокна: Так
- Дві незалежні печі: Автоматичні
- Варійовані прижими печі: Так
- Вбудоване навчальне відео: Так
- Автоматична ідентифікація волокон: SMF / MMF / DSF / NZDSF / BIF / та інші
- Автоматичне калібрування дуги: Автоматично компенсує зміни умов навколишнього середовища
- Відображення залишка циклів на моніторі: Режим батареїПідключення до WLAN мережі: Опція

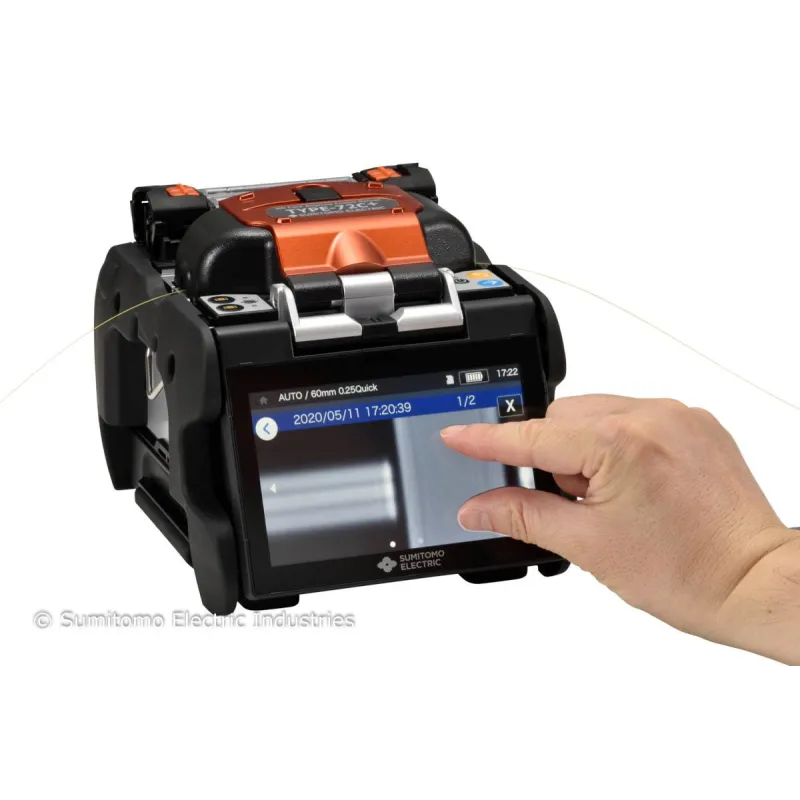

- Розмір: 128 x 154 x 130 ммВага: 1.9 кг (без батареї) / 2.2 кг (з батареєю BU-16)Монітор: 5,0" сенсорний LCD дісплей
- Інтерфейси: DC вихід 12V (для JR-6); USB 2.0 (mini-B type); SD/SDHC карта пам'яті до 32 GB
- Блок живлення: AC 100 ~ 240V, 50/60Hz (ADC-16); DC 10 ~ 15V; АКБ Li-on 10.8V, 6400 mAh (BU-16)
- Кількість циклів зварювання + термоусадка: 320 циклів (BU-16)
- Умови зберігання: Температура: -40 ~ +80°C; вологість: 0 ~ 95% (без конденсату); батарея: -20 ~ +30°C (довгостроково)

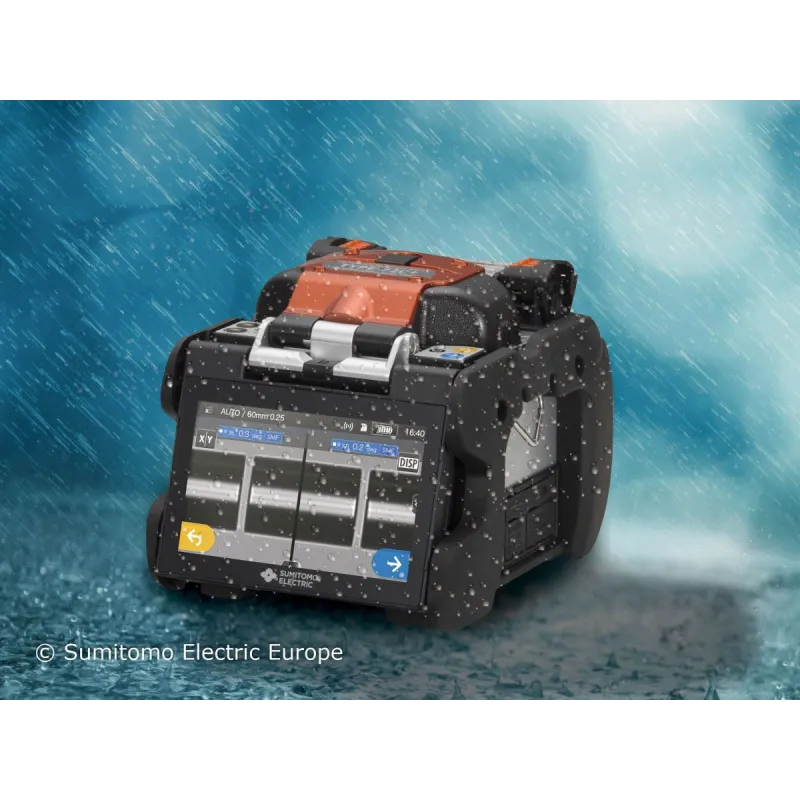

- Умови експлуатації: Висота: 0 ~ 6000m; температура: -10 ~ +50°C; вологість: 0 ~ 95% (без конденсату); вітер: до 15 м/сек.
- Ресурс електродів: 6000 дуг
- Оновлення ПО: Інтернет
- Управління даними: Можуть бути збережені, відредаговані та проаналізовані спеціальним програмним забезпеченням для ПК
Компект включає: Апарат TYPE-72C+, ADC-16v2 блок живлення, PC-AC3 шнур живлення, T-39_SCT лоток для гільз, ER-10 електроди (2 пари), Інструкція з експлуатації, CC-72 кейс для транспортування, WT-72 робочий лоток, USB кабель L=1 м, BU-16 батарея, універсальні притискачі волокон, гарантійний талон.
Додаткові аксесуари: Автоматичний сколювач FC-8R-F, Сколювач FC-6R+, стрипер FO103-T-250-J, дозатор для спирту MDP-8L, мобільний додаток SumiCloud, карта пам'яті WLSD-0416, серветки Kimtech Science, PC-V16 шнур автомобільної підзарядки.
